Dòng chuyển mạch layer 2 Cisco Catalyst 2960-Plus

Ngày đăng: 29/05/2018
Cisco® Catalyst® 2960-Plus là dòng switch thuộc lớp 2 cho các doanh nghiệp vừa và nhỏ, các chi nhánh văn phòng, không gian làm việc thông thường và các ứng dụng cơ sở hạ tầng. Đảm bảo các hoạt động đáng tin cậy và an toàn với tổng chi phí thấp với các tính năng phần mềm của Cisco IOS® lẫn Cisco Catalyst SmartOperations.
Cisco® Catalyst® 2960-Plus là dòng switch thuộc lớp 2 cho các doanh nghiệp vừa và nhỏ, các chi nhánh văn phòng, không gian làm việc thông thường và các ứng dụng cơ sở hạ tầng. Đảm bảo các hoạt động đáng tin cậy và an toàn với tổng chi phí thấp với các tính năng phần mềm của Cisco IOS® lẫn Cisco Catalyst SmartOperations.

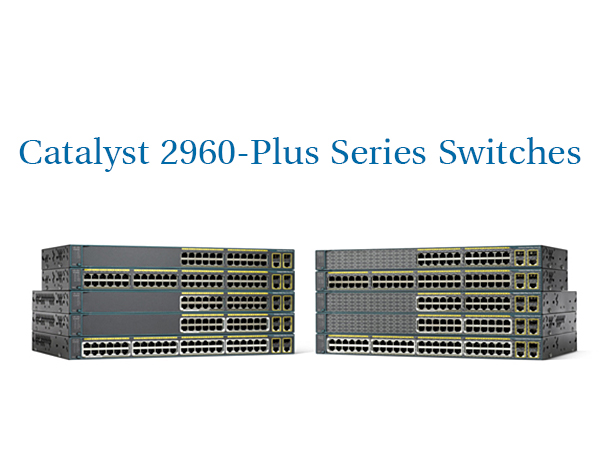

Cisco Catalyst 2960-Plus Series Switches


Đặc điểm nổi bật

Dòng Cisco Catalyst 2960-Plus switches có các tính năng:
  • 24 or 48  ports
  • Có cổng quang (SFP) và kết nối tốc độ cao 1000BASE-T Gigabit Ethernet.
  • IEEE 802.3af- Khả năng cấp nguồn PoE.
  • LAN Base hoặc LAN Lite Cisco IOS®
  • Công cụ SmartOperations giúp đơn giản hóa việc triển khai và giảm chi phí quạn trị mạng.
  • Công nghệ Cisco EnergyWise quản lý năng lượn được tiêu thụ bởi các thiết bị được kết nối.
  • Tăng cường bảo vệ phần cứng (E-LLW).
Ứng dụng và lợi ích

Dòng Cisco Catalyst 2960-Plus cung cấp cho các doanh nghiệp có hiệu quả về chi phí cho:
  • Các văn phòng chi nhánh, các web từ xa và các điểm bán lẻ.
  • Không gian làm việc trên máy tính PC.
  • Xây dựng cơ sở hạ tầng, bảo mất vật lý và các ứng dụng truy cập phi truyền thống khác.
Các lợi ích của 2960-Plus:
  • Chất lượng dịch vụ tốt, ưu tiên cho các công việc kinh doanh.
  • Bảo mật cao, hạn chế quyền truy cập vào mạng và giảm thiểu các mối đe dọa.
  • Các công cụ giảm tổng chi phí thông qua các thao tác đơn giản và tự động hóa.
Cấu hình của switch:

Bảng 1. Cisco Catalyst 2960-Plus Series Configurations

Model  10/100 Ethernet port Cổng giao tiếp Phần mềm Cisco IOS Khả năng cấp nguồn PoE
Cisco Catalyst 2960-Plus 48PST-L 48 2 SFP and 2 1000BASE-T LAN Base 370W
Cisco Catalyst 2960-Plus 24PC-L 24 2 (SFP or 1000BASE-T) LAN Base 370W
Cisco Catalyst 2960-Plus 24LC-L 24 2 (SFP or 1000BASE-T) LAN Base 123W
Cisco Catalyst 2960-Plus 48TC-L 48 2 (SFP or 1000BASE-T) LAN Base -
Cisco Catalyst 2960-Plus 24TC-L 24 2 (SFP or 1000BASE-T) LAN Base -
Cisco Catalyst 2960-Plus 48PST-S 48 2 SFP and 2 1000BASE-T LAN Lite 370W
Cisco Catalyst 2960-Plus 24PC-S 24 2 (SFP or 1000BASE-T) LAN Lite 370W
Cisco Catalyst 2960-Plus 24LC-S 24 2 (SFP or 1000BASE-T) LAN Lite 123W
Cisco Catalyst 2960-Plus 48TC-S 48 2 (SFP or 1000BASE-T) LAN Lite -
Cisco Catalyst 2960-Plus 24TC-S 24 2 (SFP or 1000BASE-T) LAN Lite -

Bảo mật mạnh mẽ

Thiết bị chuyển mạch Cisco Catalyst 2960-Plus Series cung cấp một loạt các tính năng bảo mật để hạn chế truy cập vào mạng và giảm thiểu các mối đe dọa, bao gồm:
  • Các tính năng để kiểm soát truy cập vào mạng, bao gồm Flexible Authentication, 802.1x Monitor Mode, và RADIUS Change of Authorization
  • Bảo vệ các mối nguy hiểm bằng Port Security, Dynamic ARP Inspection, and IP Source Guard
  • Private VLAN Edge cung cấp sự cách ly giữa các cổng giao tiếp.
Chất lượng dịch vụ cấp doanh nghiệp

Thiết bị chuyển mạch Cisco 2960-Plus Series cung cấp khả năng quản lý lưu lượng thông minh giúp mọi thứ diễn ra suôn sẻ. Các cơ chế linh hoạt giúp đánh dấu, phân loại và lên lịch cung cấp hiệu suất vượt trội cho lưu lượng dữ liệu, thoại và video. Các tính năng QoS chính bao gồm:
  • Bốn hàng đợi ngõ ra cho mỗi cổng, xếp hàng ưu tiên gói dữ liệu cao nhất được phục vụ.
  • Lập trình SRR và tránh tắc nghẽn WTD.
  • Giới hạn tốc độ tối thiểu và tối đa cho tổng thể hoặc từng cá nhân.
  • Lớp 802.1p của trung tâm CoS và phân loại DSCP dựa trên từng gói dữ liệu theo địa chỉ IP nguồn và đích đến, địa chỉ MAC hoặc số cổng TCP/UDP lớp 4.
Cisco Catalyst SmartOperations

Cisco Catalyst SmartOperations là một bộ các khả năng đơn giản hóa việc lập kế hoạch, triển khai, giám sát và khắc phục sự cố mạng LAN. SmartOperations làm giảm thời gian và công sức cần thiết để vận hành mạng và giảm tổng chi phí sở hữu (TCO).
  • Cisco Smart Install cho phép triển khai không chạm bằng cách cung cấp cài đặt và cấu hình hình ảnh phần mềm Cisco IOS tự động khi các switch mới được kết nối với mạng.
  • Cisco Auto Smartports cho phép cấu hình tự động các cổng chuyển đổi khi các thiết bị kết nối với switch, với các cài đặt được tối ưu hóa cho loại thiết bị.
  • Cisco Smart Troubleshooting là khả năng khắc phục sự cố thông minh một loạt các lệnh chẩn đoán và kiểm tra sức khỏe hệ thống trong switch, bao gồm Smart Call Home.
Cisco EnergyWise

Cisco EnergyWise ™ trao quyền cho người quản trị đo lường và quản lý điện năng tiêu thụ bởi các thiết bị kết nối với mạng, tối ưu việc tiết kiệm năng lượng và giảm phát thải khí nhà kính. EnergyWise có thể sử dụng để kiểm soát điện năng tiêu thụ bởi các thiết bị đầu cuối PoE, máy tính để bàn và thiết bị CNTT trung tâm dữ liệu và một loạt các cơ sở hạ tầng xây dựng. Công nghệ EnergyWise được tích hợp trên tất cả các thiết bị chuyển mạch Cisco Catalyst 2960-Plus.

Cấp nguồn qua Ethernet

Thiết bị chuyển mạch Cisco Catalyst 2960-Plus hỗ trợ IEEE 802.3af PoE, vì thế chi phí cấu hình thấp hơn khi bao gồm IP phone, các điểm truy cập không dây, hoặc các thiết bị đầu cuối chuẩn PoE khác. PoE loại bỏ sự cần thiết việc phải cung cấp nguồn điện cho các thiết bị hỗ trợ PoE khác bằng thiết bị khác, loại bỏ các chi phí của việc thêm cáp điện, hoặc mạch không cần thiết khi triển khai điện thoại IP và WLAN.

Bảng 2. Khả năng cấp nguồn PoE của Switch

Model Số cổng* có thể cấp PoE (IEEE 802.3af) Khả năng cấp nguồn PoE
Cisco Catalyst 2960-Plus 48PST-L 24 ports up to 15.4W 370W
Cisco Catalyst 2960-Plus 24PC-L 24 ports up to 15.4W 370W
Cisco Catalyst 2960-Plus 24LC-L 8 ports up to 15.4W 123W
Cisco Catalyst 2960-Plus 48PST-S 24 ports up to 15.4W 370W
Cisco Catalyst 2960-Plus 24PC-S 24 ports up to 15.4W 370W
Cisco Catalyst 2960-Plus 24LC-S 8 ports up to 15.4W 123W

Quản lý nguồn thông minh cho phép phân bổ nguồn linh hoạt trên tất cả các cổng.

Quản lý mạng

Thiết bị chuyển mạch Cisco Catalyst 2960-Plus cung cấp một CLI cao cấp cho cấu hình và quản trị chi tiết. Thiết bị chuyển mạch 2960-Plus cũng được hỗ trợ trong toàn bộ các giải pháp quản lý trị mạng của Cisco.

Cisco Prime Infrastructure

Các giải pháp quản lý mạng của Cisco Prime ™ cung cấp khả năng quản lý vòng đời mạng toàn diện. Cisco Prime Infrastructure cung cấp một thư viện mở rộng các tính năng dễ sử dụng để tự động hóa việc quản lý ban đầu và hàng ngày. Cisco Prime tích hợp kiến thức chuyên môn về nền tảng phần cứng và phần mềm và trải nghiệm hoạt động vào một bộ công cụ quản lý, theo dõi, khắc phục sự cố, báo cáo và quản trị mạnh mẽ.

Cisco Network Assistant

Một ứng dụng quản lý mạng dựa trên PC được thiết kế cho các mạng doanh nghiệp vừa và nhỏ (SMB) với tối đa 250 người dùng, Cisco Network Assistant cung cấp khả năng quản lý và cấu hình mạng tập trung. Ứng dụng này cũng có giao diện trực quan, nơi người dùng có thể dễ dàng áp dụng các dịch vụ phổ biến trên các thiết bị chuyển mạch, bộ định tuyến và điểm truy cập của Cisco.
Cisco IOS Software
Thiết bị chuyển mạch Cisco Catalyst 2960-Plus Series có sẵn với bộ tính năng LAN Base và LAN Lite. Các mô hình LAN Lite cung cấp chức năng nhỏ và khả năng mở rộng cho các triển khai nhỏ với các yêu cầu cơ bản.
Lưu ý rằng mỗi mô hình chuyển đổi được gắn với một mức tính năng cụ thể; Các mô hình LAN Lite không thể nâng cấp lên bộ tính năng LAN Base.

Thông sô ky thuật

Bảng 3 đến 10 cung cấp danh sách về phần cứng, hiệu năng, hiệu suất chuyển tiếp, thông số kỹ thuật và môi trường hoạt động, kết nối và giao diện, quản lý và tiêu chuẩn hỗ trợ, xếp hạng điện áp và công suất và tiêu thụ điện năng tương ứng.

Bảng 3. Phần cứng Cisco Catalyst 2960-Plus Series

Phần cứng
Flash memory 64 MB
DRAM 128 MB

Bảng 4. Hiệu suất Cisco Catalyst 2960-Plus Series

Hiệu suất và khả năng mở rộng
  LAN Base (-L) Models LAN Lite (-S) Models
Chuyển tiếp băng thông 16 Gbps 16 Gbps
VLAN tối đa 255 64
VLAN ID khả dụng 4K 4K
Truyền tải tối đa (MTU) - gói L3 9000 bytes 9000 bytes
Jumbo - Ethernet 9018 bytes 9018 bytes

Bảng 5. Hiệu suất chuyển tiếp Cisco Catalyst 2960-Plus Series

Tốc độ chuyển tiếp: 64-Byte các gói L3, Hàng triệu gói mỗi giây.
Cisco Catalyst 2960-Plus 48PST-L 13.1
Cisco Catalyst 2960-Plus 24PC-L 6.5
Cisco Catalyst 2960-Plus 24LC-L 6.5
Cisco Catalyst 2960-Plus 48TC-L 10.1
Cisco Catalyst 2960-Plus 24TC-L 6.5
Cisco Catalyst 2960-Plus 48PST-S 13.1
Cisco Catalyst 2960-Plus 24PC-S 6.5
Cisco Catalyst 2960-Plus 24LC-S 6.5
Cisco Catalyst 2960-Plus 48TC-S 10.1
Cisco Catalyst 2960-Plus 24TC-S 6.5

Table 6. Thông số kỹ thuật và môi trường Cisco Catalyst 2960-Plus

Kích thước (Cao x Rộng x Sâu)
Model Inches Centimeters
Cisco Catalyst 2960-Plus 48PST-L 1.73 x 17.70 x 13.07 4.4 x 45.0 x 33.2
Cisco Catalyst 2960-Plus 24PC-L
Cisco Catalyst 2960-Plus 24LC-L
Cisco Catalyst 2960-Plus 48TC-L 1.73 x 17.70 x 9.52 4.4 x 45.0 x 24.2
Cisco Catalyst 2960-Plus 24TC-L
Cisco Catalyst 2960-Plus 48PST-S 1.73 x 17.70 x 13.07 4.4 x 45.0 x 33.2
Cisco Catalyst 2960-Plus 24PC-S
Cisco Catalyst 2960-Plus 24LC-S
Cisco Catalyst 2960-Plus 48TC-S 1.73 x 17.70 x 9.52 4.4 x 45.0 x 24.2
Cisco Catalyst 2960-Plus 24TC-S
Khối lượng
Model Pounds Kilograms
Cisco Catalyst 2960-Plus 48PST-L 12 5.4
Cisco Catalyst 2960-Plus 24PC-L 12 5.4
Cisco Catalyst 2960-Plus 24LC-L 10 4.5
Cisco Catalyst 2960-Plus 48TC-L 8 3.6
Cisco Catalyst 2960-Plus 24TC-L 8 3.6
Cisco Catalyst 2960-Plus 48PST-S 12 5.4
Cisco Catalyst 2960-Plus 24PC-S 12 5.4
Cisco Catalyst 2960-Plus 24LC-S 10 4.5
Cisco Catalyst 2960-Plus 48TC-S 8 3.6
Cisco Catalyst 2960-Plus 24TC-S 8 3.6
Phạm vi môi trường
  Fahrenheit Centigrade
Nhiệt độ làm việc đến 5000 ft (1500 m) 23º to 113ºF -5º to 45ºC
Nhiệt độ làm việc đến 10,000 ft (3000 m) 23º to 104ºF -5º to 40ºC
Ngoại lệ tại mực nước biển* 23º to 131ºF -5º to 55ºC
Ngoại lệ đến 5000 feet (1500 m)* 23º to 122ºF -5º to 50ºC
Ngoại lệ đến 10,000 feet (3000 m)* 23º to 113ºF -5º to 45ºC
Ngoại lệ đến 13,000 feet (4000 m)* 23º to 104ºF -5º to 40ºC
Bảo quản đến 15,000 feet (4573 m) 23º to 158ºF -25º to 70ºC
  Feet Meters
Độ cao hoạt động Up to 10,000 Up to 3,000
Độ cao bảo quản Up to 13,000 Up to 4,000
Độ ẩm hoạt động 10% to 95% không ngưng tụ
Độ ẩm bảo quản 10% to 95% không ngưng tụ
Tiếng ồn
Được đo theo ISO 7779 và được khai báo theo ISO 9296.
Hoạt động tốt nhất tại 25°C.
  Sound Pressure, dBA Sound Power, dbA
Model Typical, LpAm Maximum, LpAD Typical, LwA Maximum, LwAD
Cisco Catalyst 2960-Plus 48PST-L 41 44 51 54
Cisco Catalyst 2960-Plus 24PC-L 43 46 53 56
Cisco Catalyst 2960-Plus 24LC-L 43 46 53 56
Cisco Catalyst 2960-Plus 48TC-L 33 36 43 46
Cisco Catalyst 2960-Plus 24TC-L 33 36 43 46
Cisco Catalyst 2960-Plus 48PST-S 41 44 51 54
Cisco Catalyst 2960-Plus 24PC-S 43 46 53 56
Cisco Catalyst 2960-Plus 24LC-S 43 46 53 56
Cisco Catalyst 2960-Plus 48TC-S 33 36 43 46
Cisco Catalyst 2960-Plus 24TC-S 33 36 43 46
Dự đoán độ tin cậy
Model MTBF trong hàng ngàn giờ**
Cisco Catalyst 2960-Plus 48PST-L 312
Cisco Catalyst 2960-Plus 24PC-L 382
Cisco Catalyst 2960-Plus 24LC-L 498
Cisco Catalyst 2960-Plus 48TC-L 623
Cisco Catalyst 2960-Plus 24TC-L 667
Cisco Catalyst 2960-Plus 48PST-S 312
Cisco Catalyst 2960-Plus 24PC-S 381
Cisco Catalyst 2960-Plus 24LC-S 498
Cisco Catalyst 2960-Plus 48TC-S 623
Cisco Catalyst 2960-Plus 24TC-S 667
* Không nhiều hơn những điều sau đây trong khoảng thời gian 1 năm: 96 giờ liên tục, hoặc tổng số 360 giờ hoặc 15 lần xuất hiện.
** Dựa trên phương pháp 3 của Telcordia SR-332.

Bảng 7. Giao diện và kết nối

Giao diện Ethernet
• 10BASE-T ports: RJ-45 connectors, 2-pair Category 3, 4, or 5 unshielded twisted-pair (UTP) cabling
• 100BASE-TX ports: RJ-45 connectors, 2-pair Category 5 UTP cabling
• 1000BASE-T ports: RJ-45 connectors, 4-pair Category 5 UTP cabling
• 1000BASE-T SFP-based ports: RJ-45 connectors, 4-pair Category 5 UTP cabling
SFP and SFP+ Interfaces
Để biết thông tin về các mô-đun SFP / SFP + được hỗ trợ, hãy tham khảo:
cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html.
Đèn báo LED
• Per-port status: Link integrity, disabled, activity, speed, and full duplex
• System status, Port Status, RPS, link duplex, PoE, and link speed
Giao tiếp
Cisco Catalyst cable giao tiếp:
• CAB-CONSOLE-RJ45 Console cable 6 ft. with RJ-45
Nguồn
• Nguồn điện bên trong là thiết bị tự động và hỗ trợ điện áp đầu vào giữa 100 và 240V AC.
• Sử dụng dây nguồn AC được cung cấp để kết nối đầu nối nguồn AC với ổ cắm điện AC.
• Đầu nối Cisco RPS cung cấp kết nối cho một tùy chọn Cisco RPS 2300 sử dụng đầu vào AC và cung cấp đầu ra DC cho switch.
• Chỉ nên gắn thiết bị Cisco RPS 2300 (model PWR-RPS2300) vào ổ cắm dự phòng hệ thống nguồn dự phòng.

Bảng 8. Quản lý và tiêu chuẩn

Danh mục Thông số
Quản lý • BRIDGE-MIB
• CISCO-CABLE-DIAG-MIB
• CISCO-CDP-MIB
• CISCO-CLUSTER-MIB
• CISCO-CONFIG-COPY-MIB
• CISCO-CONFIG-MAN-MIB
• CISCO-DHCP-SNOOPING-MIB
• CISCO-ENTITY-VENDORTYPE-OID-MIB
• CISCO-ENVMON-MIB
• CISCO-ERR-DISABLE-MIB
• CISCO-FLASH-MIB
• CISCO-FTP-CLIENT-MIB
• CISCO-IGMP-FILTER-MIB
• CISCO-IMAGE-MIB
• CISCO-IP-STAT-MIB
• CISCO-LAG-MIB
• CISCO-MAC-NOTIFICATION-MIB
• CISCO-MEMORY-POOL-MIB
• CISCO-PAGP-MIB
• CISCO-PING-MIB
• CISCO-POE-EXTENSIONS-MIB
• CISCO-PORT-QOS-MIB
• CISCO-PORT-SECURITY-MIB
• CISCO-PORT-STORM-CONTROL-MIB
• CISCO-PRODUCTS-MIB
• CISCO-PROCESS-MIB
• CISCO-RTTMON-MIB
• CISCO-SMI-MIB
• CISCO-STP-EXTENSIONS-MIB
• CISCO-SYSLOG-MIB
• CISCO-TC-MIB
• CICSO-TCP-MIB
• CISCO-UDLDP-MIB
• CISCO-VLAN-IFTABLE
• RELATIONSHIP-MIB
• CISCO-VLAN-MEMBERSHIP-MIB
• CISCO-VTP-MIB
• ENTITY-MIB
• ETHERLIKE-MIB
• IEEE8021-PAE-MIB
• IEEE8023-LAG-MIB
• IF-MIB
• INET-ADDRESS-MIB
• OLD-CISCO-CHASSIS-MIB
• OLD-CISCO-FLASH-MIB
• OLD-CISCO-INTERFACES-MIB
• OLD-CISCO-IP-MIB
• OLD-CISCO-SYS-MIB
• OLD-CISCO-TCP-MIB
• OLD-CISCO-TS-MIB
• RFC1213-MIB
• RMON-MIB
• RMON2-MIB
• SNMP-FRAMEWORK-MIB
• SNMP-MPD-MIB
• SNMP-NOTIFICATION-MIB
• SNMP-TARGET-MIB
• SNMPv2-MIB
• TCP-MIB
• UDP-MIB
• ePM MIB
  Danh sách cập nhật MIB tham khảo tại cisco.com/go/mibs.
Tiêu chuẩn • IEEE 802.1D Spanning Tree Protocol
• IEEE 802.1p CoS Prioritization
• IEEE 802.1Q VLAN
• IEEE 802.1s
• IEEE 802.1w
• IEEE 802.1X
• IEEE 802.1ab (LLDP)
• IEEE 802.3ad
• IEEE 802.3af
• IEEE 802.3ah (100BASE-X single/multimode fiber only)
• IEEE 802.3x full duplex on 10BASE-T, 100BASE-TX, and 1000BASE-T ports
• IEEE 802.3 10BASE-T
• IEEE 802.3u 100BASE-TX
• IEEE 802.3ab 1000BASE-T
• IEEE 802.3z 1000BASE-X
• RMON I and II standards
• SNMP v1, v2c, and v3
Tuân thủ RFC • RFC 768 - UDP
• RFC 783 - TFTP
• RFC 791 - IP
• RFC 792 - ICMP
• RFC 793 - TCP
• RFC 826 - ARP
• RFC 854 - Telnet
• RFC 951 - Bootstrap Protocol (BOOTP)
• RFC 959 - FTP
• RFC 1112 - IP Multicast and IGMP
• RFC 1157 - SNMP v1
• RFC 1166 - IP Addresses
• RFC 1256 - Internet Control Message Protocol (ICMP) Router Discovery
• RFC 1305 - NTP
• RFC 1492 - TACACS+
• RFC 1493 - Bridge MIB
• RFC 1542 - BOOTP extensions
• RFC 1643 - Ethernet Interface MIB
• RFC 1757 - RMON
• RFC 1901 - SNMP v2C
• RFC 1902-1907 - SNMP v2
• RFC 1981 - Path MTU Discovery for IPv6
• FRC 2068 - HTTP
• RFC 2131 - DHCP
• RFC 2138 - RADIUS
• RFC 2233 - IF MIB v3
• RFC 2373 - IPv6 Aggregatable Addrs
• RFC 2460 - IPv6
• RFC 2461 - IPv6 Neighbor Discovery
• RFC 2462 - IPv6 Autoconfiguration
• RFC 2463 - ICMP IPv6
• RFC 2474 - Differentiated Services (DiffServ) Precedence
• RFC 2597 - Assured Forwarding
• RFC 2598 - Expedited Forwarding
• RFC 2571 - SNMP Management
• RFC 3046 - DHCP Relay Agent Information Option
• RFC 3376 - IGMP v3
• RFC 3580 - 802.1X RADIUS

Bảng 9. Điện áp và công suất

Điện áp và cường độ đầu vào
Model Điện áp (tự chuyển đổi) Cường độ (Amperes) Tần số
Cisco Catalyst 2960-Plus 48PST-L 100 to 240 VAC 4.0 - 2.0 50 to 60Hz
Cisco Catalyst 2960-Plus 24PC-L 4.0 - 2.0
Cisco Catalyst 2960-Plus 24LC-L 1.4 - 0.8
Cisco Catalyst 2960-Plus 48TC-L 0.6 - 0.3
Cisco Catalyst 2960-Plus 24TC-L 0.4 - 0.2
Cisco Catalyst 2960-Plus 48PST-S 4.0 - 2.0
Cisco Catalyst 2960-Plus 24PC-S 4.0 - 2.0
Cisco Catalyst 2960-Plus 24LC-S 1.4 - 0.8
Cisco Catalyst 2960-Plus 48TC-S 0.6 - 0.3
Cisco Catalyst 2960-Plus 24TC-S 0.4 - 0.2
Công suất (kVA)
Cisco Catalyst 2960-Plus 48PST-L 0.46
Cisco Catalyst 2960-Plus 24PC-L 0.43
Cisco Catalyst 2960-Plus 24LC-L 0.16
Cisco Catalyst 2960-Plus 48TC-L 0.04
Cisco Catalyst 2960-Plus 24TC-L 0.03
Cisco Catalyst 2960-Plus 48PST-S 0.46
Cisco Catalyst 2960-Plus 24PC-S 0.43
Cisco Catalyst 2960-Plus 24LC-S 0.16
Cisco Catalyst 2960-Plus 48TC-S 0.04
Cisco Catalyst 2960-Plus 24TC-S 0.02
Điện áp đầu vào DC (RPS vào)
Cisco Catalyst 2960-Plus 48PST-L 3A at 12V 7A at -52V
Cisco Catalyst 2960-Plus 24PC-L 2A at 12V 7A at -52V
Cisco Catalyst 2960-Plus 24LC-L 2A at 12V 3A at -52V
Cisco Catalyst 2960-Plus 48TC-L 3A at 12V -
Cisco Catalyst 2960-Plus 24TC-L 2A at 12V -
Cisco Catalyst 2960-Plus 48PST-S 3A at 12V 7A at -52V
Cisco Catalyst 2960-Plus 24PC-S 2A at 12V 7A at -52V
Cisco Catalyst 2960-Plus 24LC-S 2A at 12V 3A at -52V
Cisco Catalyst 2960-Plus 48TC-S 3A at 12V -
Cisco Catalyst 2960-Plus 24TC-S 2A at 12V -


Bảng 10. Tiêu thụ năng lượng

Điện năng tiêu thụ, Watts
Model 0% dữ liệu 10% dữ liệu 100% dữ liệu ATIS trung bình
Cisco Catalyst 2960-Plus 48PST-L 51.1 50.8 51.4 50.9
Cisco Catalyst 2960-Plus 24PC-L 35.4 35.3 35.6 35.3
Cisco Catalyst 2960-Plus 24LC-L 25.9 25.7 26.1 25.8
Cisco Catalyst 2960-Plus 48TC-L 30.4 30.2 30.6 30.2
Cisco Catalyst 2960-Plus 24TC-L 18.4 18.3 18.6 18.3
Cisco Catalyst 2960-Plus 48PST-S 50.8 50.3 51.1 50.5
Cisco Catalyst 2960-Plus 24PC-S 35.0 34.8 35.2 34.9
Cisco Catalyst 2960-Plus 24LC-S 25.9 25.7 26.1 25.8
Cisco Catalyst 2960-Plus 48TC-S 29.9 29.7 30.2 29.8
Cisco Catalyst 2960-Plus 24TC-S 18.8 18.7 19.1 18.8
* Sử dụng phương pháp ATIS-0600015.03.2009.

Chú ý:

- Tất cả các số điện năng tiêu thụ được đo trong điều kiện phòng thí nghiệm kiểm soát và được cung cấp như là một ước tính.

- Mức công suất trên nguồn điện không đại diện cho công suất thực tế. Nó cho biết khả năng rút điện tối đa có thể bằng nguồn điện. Đánh giá này có thể được sử dụng để lập kế hoạch năng lực cơ sở. Đối với các công tắc PoE, các yêu cầu làm mát nhỏ hơn tổng công suất do một phần đáng kể tải được tiêu tán ở các điểm cuối.

Bảng11. Thông tin tuân thủ và an toàn.

Danh mục Chứng nhận
Tuân thủ quy định Sản phẩm tuân thủ tiêu chuẩn CE theo đánh giá 2004/108/EC và 2006/95/EC
An toàn UL 60950-1 Second Edition
CAN/CSA-C22.2 No. 60950-1 Second Edition
EN 60950-1 Second Edition
IEC 60950-1 Second Edition
AS/NZS 60950-1
EMC – Phát thải 47CFR Part 15 (CFR 47) Class A
AS/NZS CISPR22 Class A
CISPR22 Class A
EN55022 Class A
ICES003 Class A
VCCI Class A
EN61000-3-2
EN61000-3-3
KN22 Class A
CNS13438 Class A
EMC – Miễn dịch EN55024
CISPR24
EN300386
KN24
Môi trường RoHS bao gồm tiêu chuẩn  2011/65/EU
Telco

Bảng 12. Bảng DS sản phẩm Cisco Catalyst 2960-Plus Series

Part Number 10/100 Ethernet Interfaces Uplink Interfaces Cisco IOS Software Feature Set Available PoE Power
WS-C2960+48PST-L 48 2 SFP and 2 1000BASE-T LAN Base 370W
WS-C2960+24PC-L 24 2 (SFP or 1000BASE-T) LAN Base 370W
WS-C2960+24LC-L 24 2 (SFP or 1000BASE-T) LAN Base 123W
WS-C2960+48TC-L 48 2 (SFP or 1000BASE-T) LAN Base -
WS-C2960+24TC-L 24 2 (SFP or 1000BASE-T) LAN Base -
WS-C2960+48PST-L 48 2 SFP and 2 1000BASE-T LAN Lite 370W
WS-C2960+24PC-S 24 2 (SFP or 1000BASE-T) LAN Lite 370W
WS-C2960+24LC-S 24 2 (SFP or 1000BASE-T) LAN Lite 123W
WS-C2960+48TC-S 48 2 (SFP or 1000BASE-T) LAN Lite -
WS-C2960+24TC-S 24 2 (SFP or 1000BASE-T) LAN Lite -


Bảng 13. Phụ kiện đi kèm Cisco Catalyst 2960-Plus

Part Numbers Mô tả
CAB-CONSOLE-RJ45 Cable 6 ft with RJ45
RCKMNT-1RU Bộ phụ kiện giá treo cho dòng sản phẩm Cisco Catalyst 2960 và 2960-Plus cho tủ rack 19 và 24 inch
RCKMNT-REC-1RU Bộ giá treo 1 RU được trang bị cho Cisco Catalyst 2960 và 2960-Plus Series
PWR-CLP Kẹp nối cáp nguồn

 Bảng 14. Tùy chọn nguồn cung cấp dự phòng Cisco Catalyst 2960-Plus

Part Numbers Mô tả
PWR-RPS2300 Hệ thống nguồn dự phòng của Cisco 2300 và quạt gió, không có nguồn điện
BLNK-RPS2300 Chèn phụ tùng cho Hệ thống Điện dự phòng của Cisco 2300
CAB-RPS2300 Cáp RPS2300 dành cho thiết bị chuyển mạch Cisco Catalyst 2960
BLWR-RPS2300 Phụ tùng 45 CFM cho RPS 2300

Đối tác khách hàng

Luôn đồng hành cùng chúng tôi là những đơn vị hàng đầu trong lĩnh vực công nghệ
nesta
1
halong
Halong newday hotel
monbay
vinperrn
súnapa
Lap
jamie
2
0945.86.86.76 / 0944.508.805
